電磁兼容技術高深難懂，工程師需要很長時間的實踐才能入門。這里我們拋開晦澀的理論講解，介紹一下迅為工程師在實際產品開發過程中總結的電磁兼容測試技術及規律。
電磁兼容設計主要包含浪涌（沖擊）抗擾度、電快速瞬變脈沖群抗擾度、電壓暫降、短時中斷和電壓變化抗擾度、工頻電源諧波抗擾度、靜電抗擾度、射頻電磁場輻射抗擾度、工頻磁場抗擾度、脈沖磁場抗擾度、傳導騷擾、輻射騷擾、射頻場感應的傳導抗擾度等相關設計。
而對于一般的產品，最常見的電磁兼容測試指標主要包括：浪涌（沖擊）抗擾度、電快速瞬變脈沖群抗擾度、靜電抗擾度、射頻電磁場輻射抗擾度等。
我們先來討論輻射抗擾度，對于手持設備，這項指標尤為重要，比如手機，我們希望手機的電磁輻射越小越好，從而降低電磁輻射對人體帶來的影響。

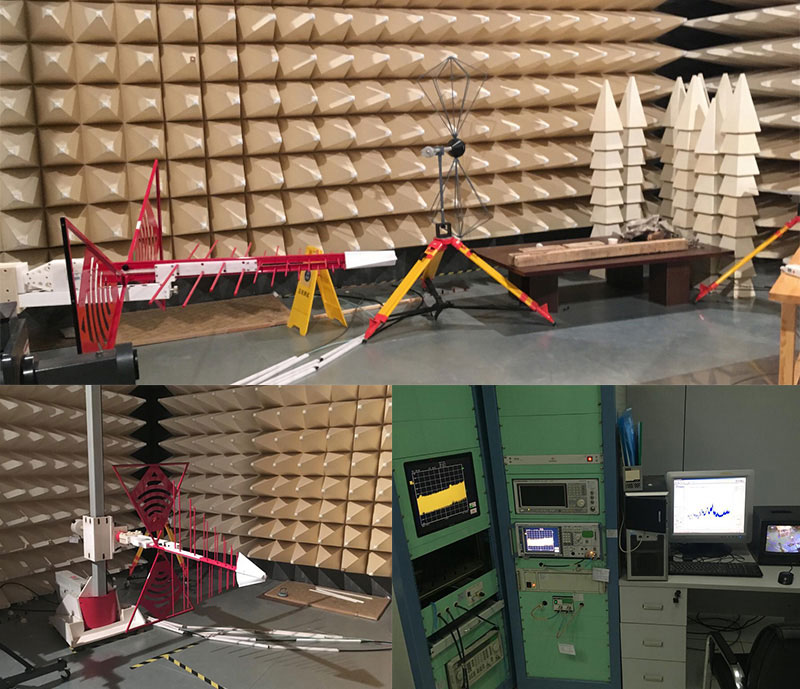

輻射抗擾度測試需要微波暗室，如下圖：

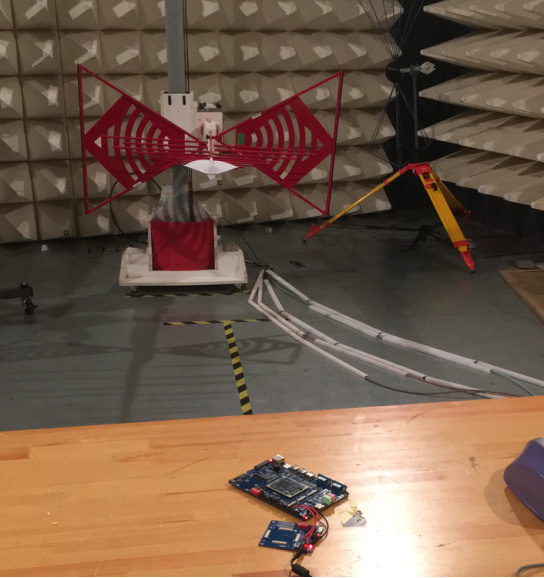

如上圖，微波暗室是采用吸波材料和金屬屏蔽體組建的特殊房間，當電磁波入射到墻面、天棚、地面時，絕大部分電磁波被吸收，而透射、反射極少。這樣我們就可以測試被測設備的輻射量是否超標。

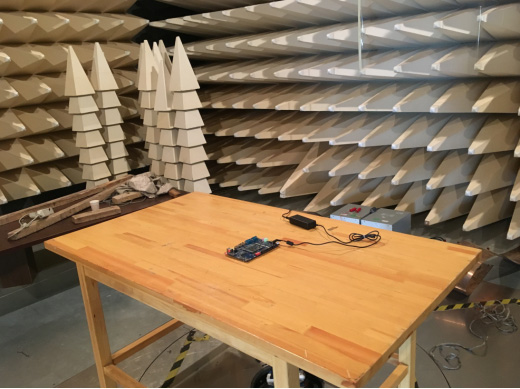

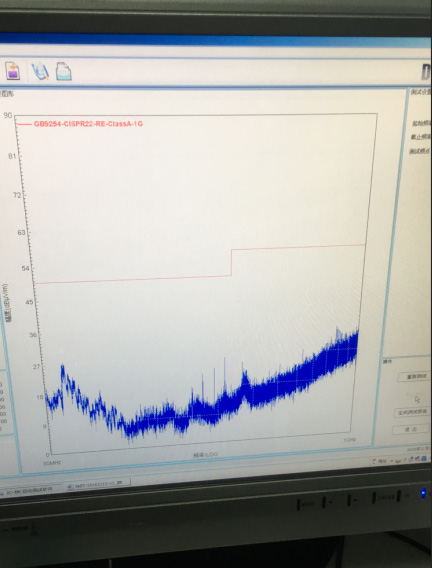

上圖是正在測試的迅為iTOP系列開發板。一般來說，一款電路板產品是否輻射超標，和其電路設計以及Layout技術密不可分的，一塊設計良好的PCB電路板，不需要增加屏蔽罩等措施，就可以控制輻射閾值，使得高頻電路板對外輻射量不超標。如下圖所示：

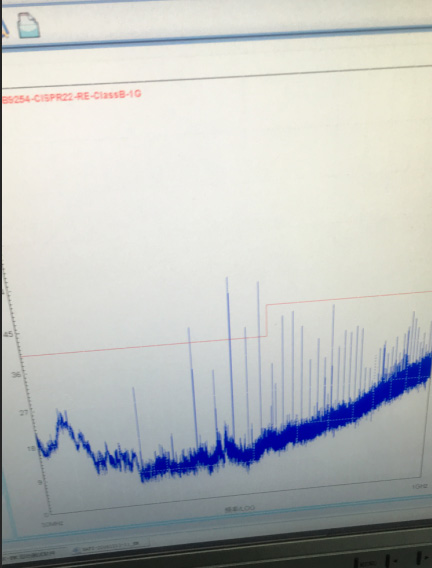

而一些電子產品，由于對高頻信號沒有采取足夠的優化設計或者重視不夠，導致輻射超標，影響產品的EMC性能，如下圖：
那么這種情況下就需要進行整改了。
整改之前先要對輻射超標部分進行輻射點定位，比如產品有多個高頻部分，包括核心板高速內存、LCD顯示，攝像頭等。如果是處理器核心部件輻射超標，一般只能重新優化layout ,注意等長布線以及高速信號的反射和串?dāng)_，在高速信號的發射端要增加匹配電阻，并包絡地平面來屏蔽高速信號。而對于差分信號，要嚴格按照差分線的布線方法（等間距、等長）來進行，另外一些走線較長的高速線要進行地層包裹。
這里有個小經驗，有的工程師認為線路板走線過密會增加整板的輻射強度，從實踐中來看，并不是這樣的，輻射超標一般是某個信號沒有處理好造成的，只要細心甄別就會發現�？傊嘧鰧�(shí)驗多觀察，經驗會不斷積累并提高。
